L'interface a été développée pour des besoins en synchronisation tels que :

- La production d'énergie (centrales nucléaires, hydrauliques, postes de transformation...);
- La sécurité (PC de contrôle...) ;
- L'industrie (Pétrochimie, Agro-alimentaire...).

Elle est particulièrement adaptée aux applications de synchronisation par des tops 5s /1 mn.

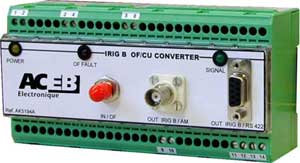

L'interface IRIGB / FO réf. AK5194 permet de recevoir un signal optique multimode de type IRIGB et de le convertir en modulation d'amplitude au standard IRIGB et RS422.

L'impulsion optique reçue peut provenir d'une carte IRIGB MA / FO réf. AG4929A FO d'une horloge EXP320 sur plate forme distante ou d'un quelconque émetteur IRIGB.

L'extinction de la led rouge en face avant témoigne de la bonne réception du signal optique.

L'allumage de la led verte témoigne de l'émission du message série.

Caractéristiques techniques :

- L'interface est présentée dans un boîtier isolant à montage rapide par encliquetage sur profilé DIN symétrique ou asymétrique ;
- Tension d'alimentation : 18 - 72 VDC (+/- 10%) / Consommation : 10 VA;
- Entrée sur photodiode ;
- Sortie IRIGB : norme IRIGB modulée ;
- Sortie RS422 : message IRIGB à la norme RS422 ;
- Connectique :

  • entrée optique sur embase FO type ST ;
  • entrée alimentation : bornier à vis ;
  • sortie IRIGB modulé : embase BNC 50 ( Ohms) ou bornes à vis ;
  • sortie IRIGB RS422 : embase SUBD 9 p F ou bornes à vis ;
- Type de fibre : silice 62,5 / 125 multimode ;


- Atténuation : <= 3 dB / km ;


- Longueur : 1,5 km max. ( longueur max. : nous consulter)

L'interface existe aussi en versions :

  • Entrée IRIGB MA / sortie IRIGB FO : réf. AQ5468 multimode ;
  • Entrée IRIGB FO monomode / sortie IRIGB MA : réf. AP5427 ;
  • Entrée IRIGB MA / sortie IRIGB FO monomode : réf. AQ5530.
