La gamme d'afficheurs NYMPHEA, de par son large choix de modules de synchronisation, permet d'afficher l'heure, la date, la fréquence, la pression, la température etc.
- Afficheurs 7 segments pour utilisation intérieure ou extérieur (étanche).
- Affichage rouge, vert, ambre, jaune ou bleu.
- Réglage automatique et manuel de la puissance d'affichage pour s'adapter à la luminosité ambiante.
- Les afficheurs NYMPHEA disposent d'une horloge interne permettant un fonctionnement autonome en cas de perte de synchronisation (pour un afficheur horaire).
- Réglage des champs horaires par bouton poussoir ou télécommande (en mode autonome) et sauvegarde des informations en cas de coupure secteur.
- Alimentations large plage: 18-72 VDC, 120-370VDC ou 85-264VAC
ACEB Electronique propose également sur demande, une sérigraphie personnalisée du Plexiglas (logo, police de caractère spécifique etc.).
Déclinaison de la gamme :
Distance de lecture |
Boîtier |
|
Affichage |
Référence générique |
20 mm / 8 m |
TP 190, 310,424 |
25 W |
14 DIGITS Max. |
N20 TP190 HM |
32 mm / 12 m |
TP 310,424 |
25 W |
10 DIGITS Max. |
N 32 TP310 DHMS |
57 mm / 20 m |
TP 310 |
25 W |
5 DIGITS Max. |
N 57 TP310 HM |
57 mm / 20 m |
TP 360 |
25 W |
6 DIGITS Max. |
N 57 TP360 HMS |
57 mm / 20 m |
TP 424 |
25 W |
7 DIGITS Max. |
N 57 TP424 HMS |
57 mm / 20 m |
TP 1200 |
50 W |
20 DIGITS Max. |
N 57 TP1200 HMS |
75 mm / 30 m |
TP 500 |
25 W |
6 DIGITS Max. |
N 75 TP500 DHMS |
100 mm / 40 m |
TP 640 |
35 W |
6 DIGITS Max. |
N 100 TP640 HMS |
180 mm / 72 m |
TP 920 |
50 W |
6 DIGITS Max. |
N 180 TP920 HMS |
Synchronisations possibles :
DESIGNATION |
CARACTERISTIQUES |
Récepteur d'impulsions ( Compteur, Décompteur) |
Série ou // |
Récepteur analogique |
Norme AFNOR IRIG B |
Récepteur liaison série courte ou moyenne portée |
RS232 ( 20 m), RS422 ( 1 Km) en code ASCII |
Récepteur message codé BCD très longue portée |
TÉLÉTRANS ( 5 Km) |
Module réception radio longue portée |
Emetteur TDF ( précision absolue) |
Récepteur radio en boucle locale |
Signal sur 433 MHz ou 866 MHz |
Récepteur GPS |
Message RS 422 provenant de l'antenne GPS |
Récepteur BCD // |
Codage sur entrée 1, 2 ,4, 8 ( 6 DIGITS Max.) |
Récepteur NTP |
Réseaux informatiques 10/100 Mbits |
Récepteur sur courant porteur |
Sur secteur ( domestique) |
Boucle de courant / Tension |
4 – 20 mA / 0 – 10 mA / 0 – 10 V… |
Boîtier :
- Coffret plastique noir mat en polystyrène choc, étanche à la poussière et au ruissellement d'eau.
- Indice de protection : IP42 ou IP54 suivant procédure de montage.
- Plexiglas de face avant fumé maintenu par des broches en acier peintes.
- Possibilité de montage en saillie, encastré, suspendu, etc.
Boîtier |
TP 190 |
TP 310 |
TP424 |
TP 360 |
TP 500 |
TP 640 |
TP 920 |
TP 1200 |
Largeur ( mm) |
190 |
310 |
424 |
360 |
500 |
640 |
920 |
1200 |
Hauteur ( mm) |
90 |
140 |
140 |
160 |
220 |
270 |
360 |
160 |
Profondeur ( mm) |
55 |
68 |
68 |
70 |
72 |
80 |
100 |
70 |
Poids moyen ( kg) |
0,8 |
1,2 |
1,8 |
1,8 |
2,5 |
3 |
5 |
5 |

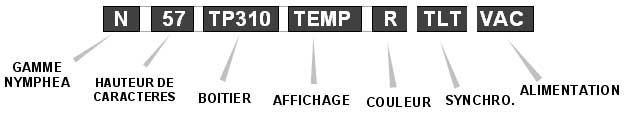

References (exemple):
Description détaillée de la référence ci-dessus :
- Afficheur de la gamme NYMPHEA
- Hauteur des caractères 57 mm
- Boîtier type TP310
- Sérigraphie °C ou °F (température)
- Couleur d'affichage rouge
- Synchronisation par message Télétrans (message ACEB ; distance max de 5Kms entre l'horloge mère et le récepteur)
- Alimentation 85-264VAC (secteur)

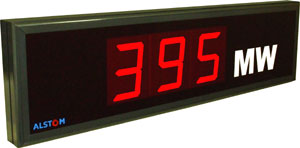

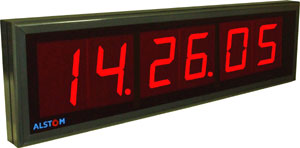

- Nymphéa existe aussi pour l 'affichage de grande taille :

(VERSION TC1300 AVEC CARACTERES DE 180 MM POUR UNE VISIBILITE A 70 METRES)
|
