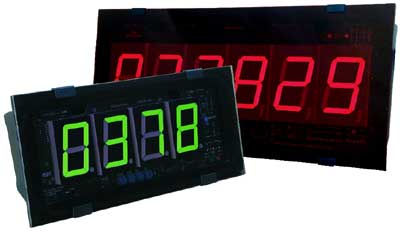

Les compteurs NYMPHEA ont la particularité d'être dotés d'afficheurs 7 SEGMENTS assurant une meilleure visibilité dans les milieux industriels.
Affichage rouge (jaune, bleu, ambre ou vert à la demande).
Réglage de la puissance d'affichage pour s'adapter à la luminosité ambiante.
Alimentations large plage: 18-72 VDC, 120-370VDC ou 85-264VAC.
ACEB Electronique propose également sur demande, une sérigraphie personnalisée du Plexiglas ( logo, police de caractère spécifique etc.).
Déclinaison de la gamme :
Distance de lecture |
Boîtier |
|
Affichage |
Référence générique |
57 mm / 20 m |
TP 310 |
15 W |
4 digits |
N 310 CPTX |
57 mm / 20 m |
TP 424 |
25 W |
6 digits |
N 424 CPTX |
75 mm / 30 m |
TP 500 |
25 W |
6 digits |
N 500 CPTX |
100 mm / 40 m |
TP 640 |
50 W |
6 digits |
N 640 CPTX |
Commande :
-
N-1, RAZ, N+1
par contact sec de relais, avec inverseur de commande implanté sur l'afficheur (ou par liaison série en option).
-
Réserve de marche hors tension : 1 heure
- Fourniture d'une tension d'alimentation pour détecteur externe.
- Bouton poussoir de test en local.
Boîtier :
- Coffret plastique noir mat en polystyrène choc, étanche à la poussière et au ruissellement d'eau.
- Indice de protection : IP42 ou IP54 suivant procédure de montage.
- Plexiglas de face avant fumé maintenu par des broches en acier peintes.
- Possibilité de montage en saillie, encastré, suspendu, etc.
BOITIER
|
TP 310
|
TP 424
|
TP 500
|
TP 640
|
Largeur (mm) |
310 |
424 |
500 |
640 |
Hauteur (mm) |
140 |
140 |
220 |
270 |
Profondeur (mm) |
68 |
68 |
72 |
80 |
Poids moyen (Kg) |
1,8 |
2,2 |
2,5 |
3 |

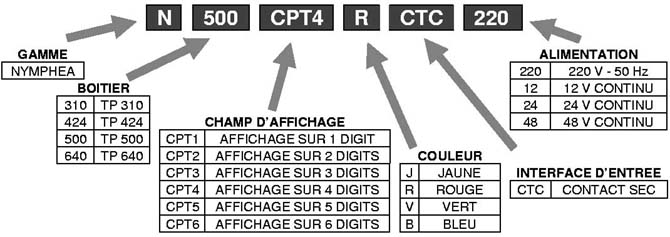

Reference :
Options :
DESIGNATION |
CARACTERISTIQUES |
Kit de montage en drapeau, en bascule, double face |
Suivant taille du boîtier |
Collerette anti-vandalisme pour montage extérieur |
Suivant taille du boîtier |
Sérigraphie et étiquettes personnalisées |
Logo, nom de société, etc. |
Présélection par roues codeuses |
Consigne de départ |
Synchronisation par liaison série |
Protocole à définir |
Relais d'alarmes |
Détection de seuils d'alerte |
|
